SW-USS : 강판 크랙검사 시스템
Scanner 기구부와 데이터 분석 HMI로 구성된 강판 크랙검사 스세템은 센서 Probe를 통해 입력된 신호를 이용하여 박강판 시편의 내부 및 외부 결함 탐상 및 분석을 수행 합니다.
1. 센서 Probe에 대한 위치 포인트(x, y) 정밀 이송 2. 이송된 Probe로부터의 위치 Tracking 및 디지털 신호처리를 이용한 결함 신호 취득 3. 탐상 결과 검색/저장 및 디스플레이
- 프로그램등록
데이터 분석 및 HMI
- DAQ 설정
- 기구 제어
- 스캐닝 설정
- 영상 처리
- 1. Sampling Rate & Input Data Length 설정 2. Input Voltage Range & Threshold 설정 3.Post-trigger, Pre-trigger 시간 설정
- 1. 속도 & 가속도 설정 2. 영점 초기화 & 스캐너 이동을 위한 좌표 지정
- 1. 1차원 스캔에의한 2차원영상 생성 2. Index와 scan 축 지정 3. Scan 기준점(Corner, Center) & Step Size 설정
- 1. 1차원 스캔에의한 2차원영상 생성 2. 신호 변환(Time/Frequency Domain) 및 필터 적용 3. 이미지 처리 data선택: Amplitude(Peak or Threshold), Time, Frequency
4. 스캔중 결과 이미지 및 파형 출력
Applying various digital filter technologies

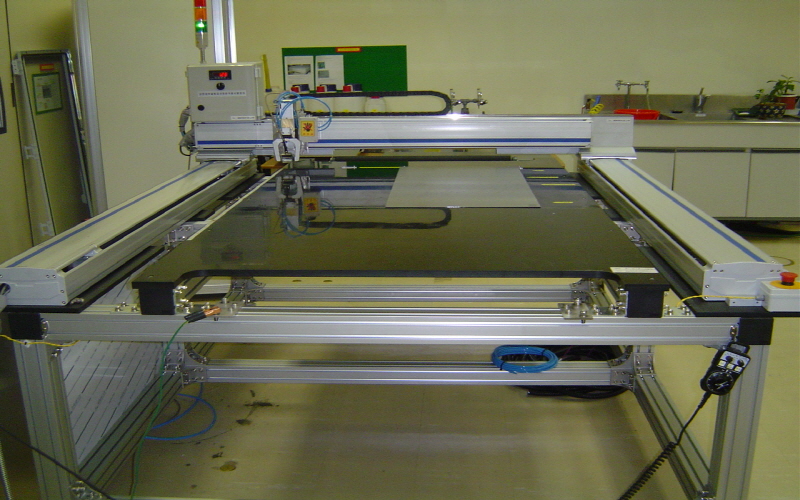

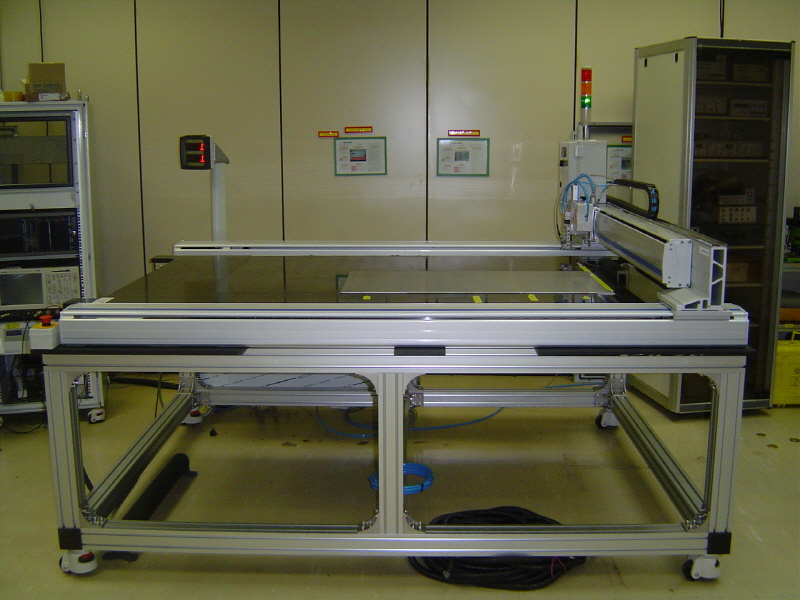

• Scanner 기구부

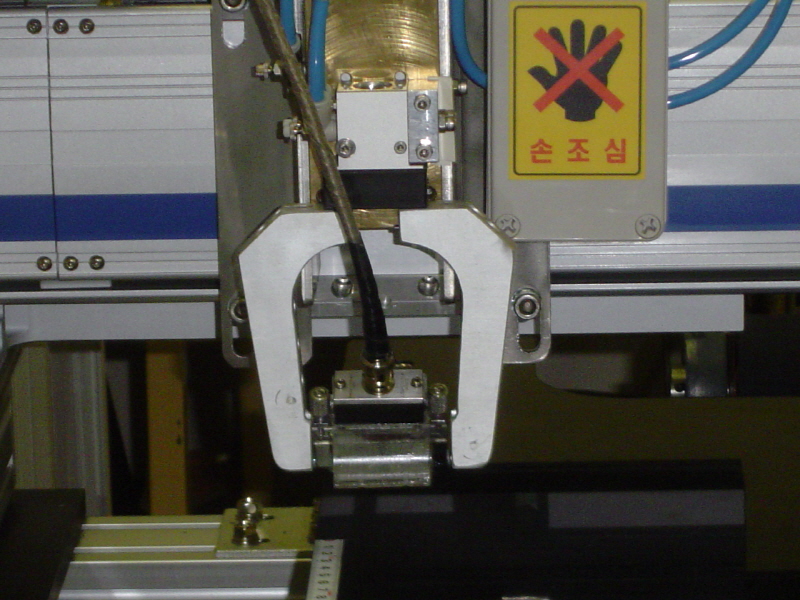

• Sensor Head

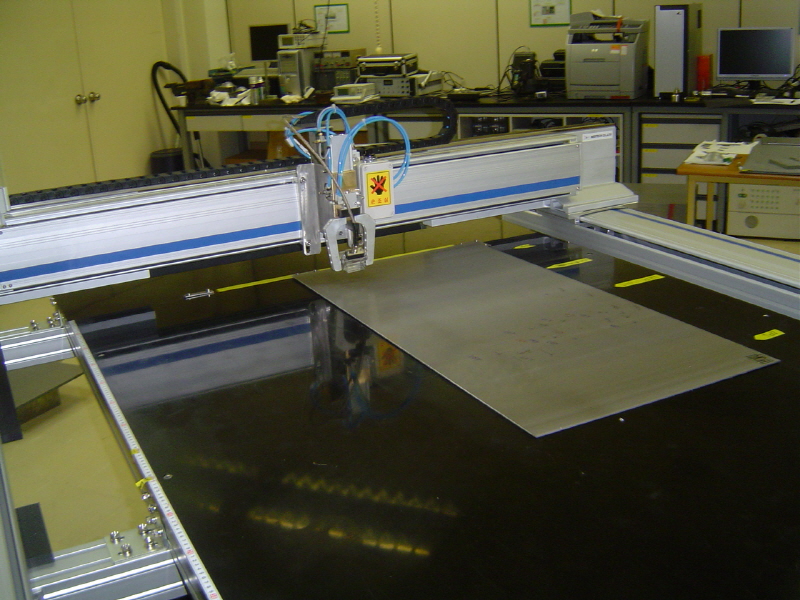

• 측정 시편

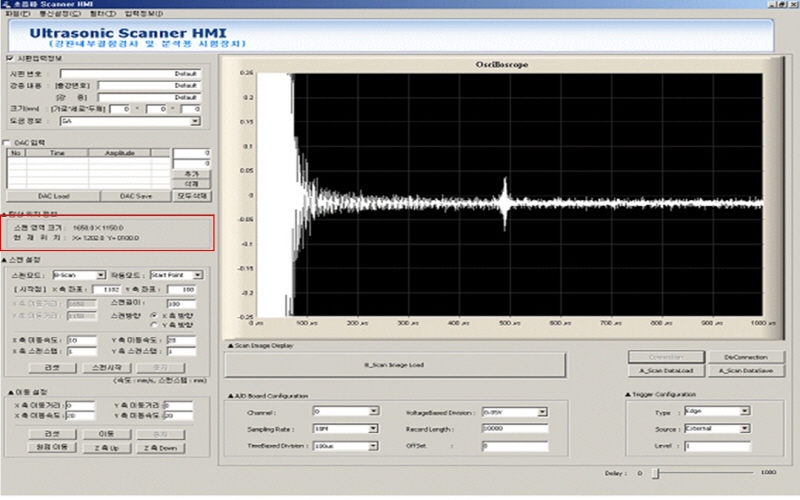

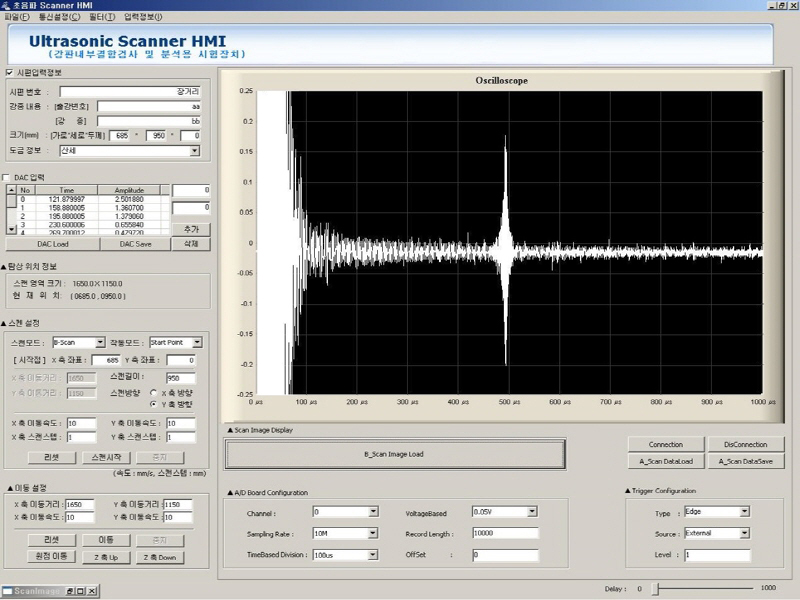

• SW-USS : Main View

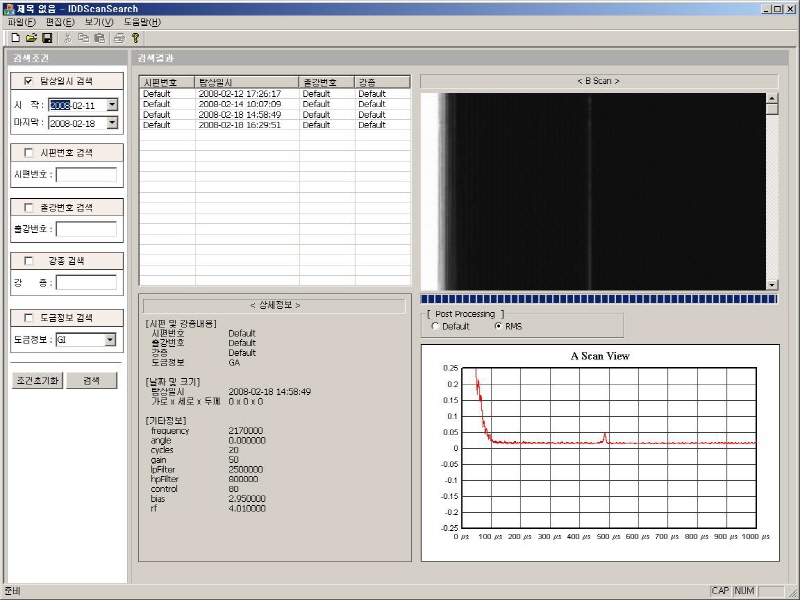

• SW-USS : 데이터베이스 검색
